Сильніші разом: новий зв'язок між ROHR2 та калькулятором фіксованих опор трубопроводів Hilti
Спрощення складних систем завдяки розумній співпраці
Вступ – історія співпраці
Оскільки трубопровідні системи стають усе складнішими та масштабнішими, інженерам потрібні інструменти, які не лише забезпечують точність, але й чітко взаємодіють один з одним. Розуміючи цю потребу, компанії SIGMA Ingenieurgesellschaft GmbH та Hilti об’єднали зусилля, щоб подолати розрив між детальним аналізом напружень у трубах і практичним проєктуванням опор. Інтеграція програмного забезпечення ROHR2 від Sigma з Калькулятором фіксованих опор Hilti (FixPoint Calculator) допомагає значно спростити робочі процеси та покращити перевірку проектів. Ця співпраця народилася зі спільного бачення: підвищити ефективність і надійність інженерних розрахунків завдяки об'єднанню двох потужних інструментів.
ROHR2 – галузевий стандарт для аналізу напружень у трубопроводах
ROHR2 — це провідне програмне забезпечення для статичного та динамічного аналізу трубопровідних систем. Його активно використовують у технологічній та енергетичній промисловості. Програма підтримує безліч міжнародних стандартів, включаючи EN 13480-3. ROHR2 дозволяє інженерам розраховувати напруження, сили та моменти у складних мережах трубопроводів. Це робить його незамінним інструментом для забезпечення міцності конструкцій та їх відповідності нормам.
FixPoint Calculator – простий, швидкий та цілеспрямований
FixPoint Calculator від Hilti — це веб-додаток, створений для швидкого і прямого розрахунку впливу теплового розширення на трубопроводи та визначення найбільш підходящих фіксованих точок (нерухомих опор) для вашого проекту. Він дозволяє користувачам задавати 3 або 6 фіксованих точок без урахування моментів сил. Програма найкраще підходить для первинного аналізу та простих схем.

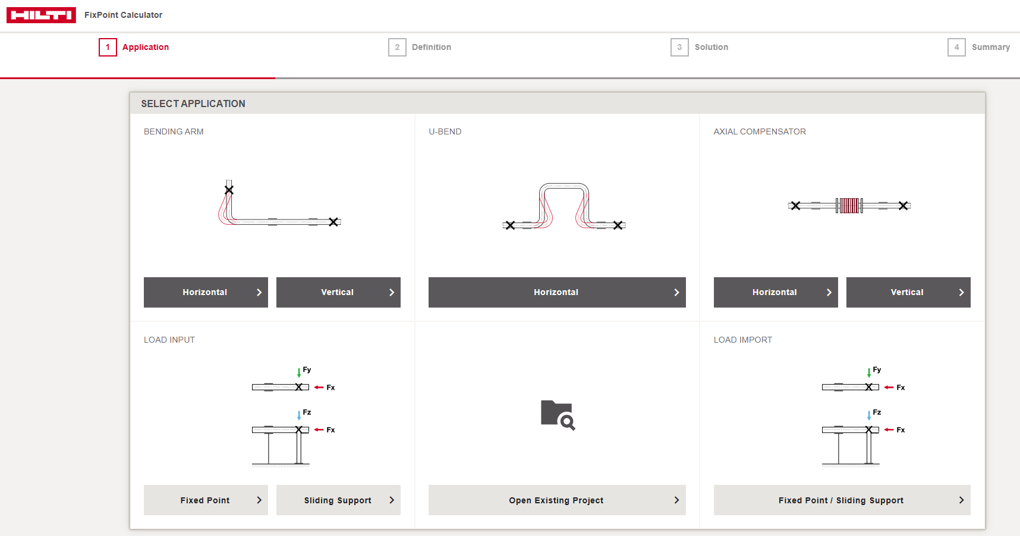

Рис 1: Стартова сторінка програми FixPoint Calculator
Поточні можливості включають:
Розрахунок осьових та бокових сил.
Аналіз теплового розширення.
Оцінку навантаження на фіксовані точки / анкери.
Хоча Калькулятор фіксованих опор є потужним інструментом для базових завдань, він не призначений для повного (всебічного) аналізу напружень у трубах.
Навіщо пов’язувати SIGMA ROHR2 та Калькулятор фіксованих точок Hilti?
Цей зв'язок дозволяє виконувати перевірку на достовірність (правдоподібність) між детальними результатами з ROHR2 та спрощеним проектуванням опор у FixPoint Calculator. Починаючи з вересня 2025 року, інженери можуть перевіряти сили та навантаження, розраховані в ROHR2, за допомогою опорних рішень Hilti. Це допомагає підвищити впевненість у надійності всього проекту системи.
Поточні межі інтеграціїФокус на стандарті EN 13480-3.
Експорт сил із ROHR2 до FixPoint Calculator для фіксованих точок / анкерів.
Спільна перевірка результатів для підвищення точності планування.
Таке поєднання дозволяє користувачам об’єднати сильні сторони обох інструментів — точність ROHR2 та практичність Hilti.
Спільні тренінги та вебінари
Щоб допомогти користувачам ефективно використовувати цю інтеграцію, SIGMA та Hilti пропонують спільні внутрішні тренінги, а також зовнішні вебінари та відеоуроки для самостійного навчання. Ці заняття створені для інженерів і проєктувальників. Вони містять практичні рекомендації та найкращі приклади роботи з обома програмами в тандемі.
Перспективи – що далі?
Ця співпраця — лише початок. Майбутні розробки включатимуть розрахунок рухомих (ковзних) опор.

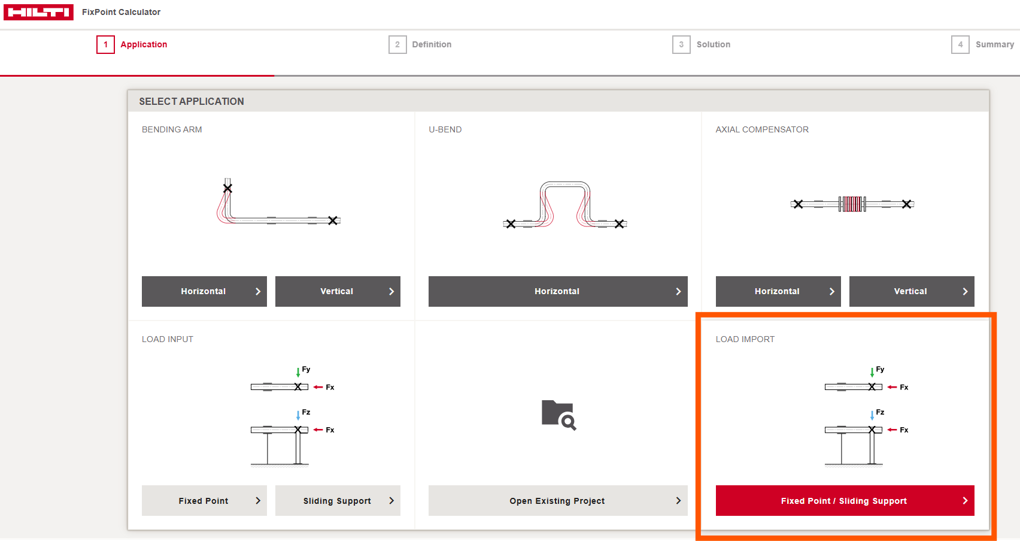

Рис 2: Стартова сторінка програми FixPoint Calculator із функцією розрахунку ковзних опор
Разом SIGMA та Hilti тепер пропонують наскрізне рішення: від аналізу напружень у трубах і вибору та розрахунку опор до проєктування модульних опорних конструкцій (підсистем).
