Протипожежні проходки в сендвіч-панелях

Вступ

Приказка «час – це гроші» має велике значення в галузях, де продуктивність та прибутковість пов’язані. Це особливо актуально в будівельній галузі, де ефективність та швидкість можуть суттєво впливати на фінансові результати. У будівельному секторі такі галузі, як центри обробки даних та заводи, особливо чутливі до швидкості будівництва через високий попит на їхні послуги та продукцію.

Окрім швидкості будівництва, ключовим є вибір відповідних будівельних матеріалів. Ці матеріали повинні мати інші переваги, такі як герметичність та довговічність, щоб забезпечити успіх будівельного проєкту. Протягом останнього десятиліття сендвіч-панелі стали кращим будівельним матеріалом для стін у багатьох проєктах. Це особливо актуально для високотехнологічних проєктів, таких як центри обробки даних, фабрики та інші промислові будівлі, де продуктивність та надійність матеріалів мають першорядне значення.

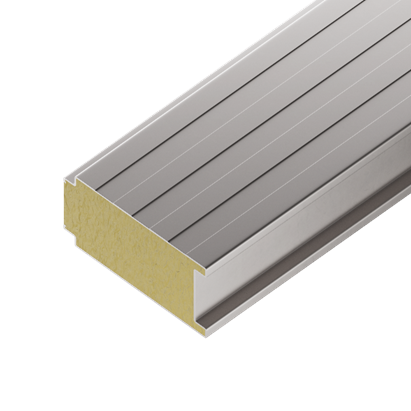

Рис.1 Сендвіч-панель

Сендвіч-панелі складаються з двох зовнішніх шарів, зазвичай виготовлених зі сталі або алюмінію, заповнені такими матеріалами, як мінеральна вата, поліуретан (PUR) або поліізоціанурат (PIR). Зовнішні металеві шари забезпечують конструкційну міцність та довговічність, тоді як ізоляція покращує теплові та акустичні характеристики. Однак забезпечення ефективного пасивного вогнезахисту при встановленні сендвіч-панелей, особливо в випадках використання з комунікаційними отворами, створює значні труднощі.

Проблеми вогнезахисту при проходках через сендвіч-панелі

На ринку представлено багато різних типів сендвіч-панелей, кожен з яких демонструє різну поведінку в умовах вогню. Варіанти, у який сендвіч-панелі згинаються, розшаровуються та деформуються під впливом вогню, не є однаковим для всіх типів. Це ускладнює прогнозування стандартної поведінки сендвіч-панелей в умовах вогню. Ця мінливість вимагає спеціальних випробувань пасивних вогнезахисних рішень для кожного типу сендвіч-панелі, щоб забезпечити їхню ефективність.

Випробування стін із сендвіч-панелей зі стиками та комунікаціями, а також без них, є складнішим, ніж випробування стін, виготовлених з традиційних матеріалів, оскільки жоден галузевий стандарт випробувань не охоплює сендвіч-панелі. Наприклад, у Європі стандарт EN 1364-1 надає рекомендації щодо випробування не несучих стін, але виключає сендвіч-панелі. Стандарт EN 1366-3 зазначає, що проходки в сендвіч-панелі повинні перевірятися окремо, а допуски для гнучких стін не можуть бути перенесені на сендвіч-панелі.

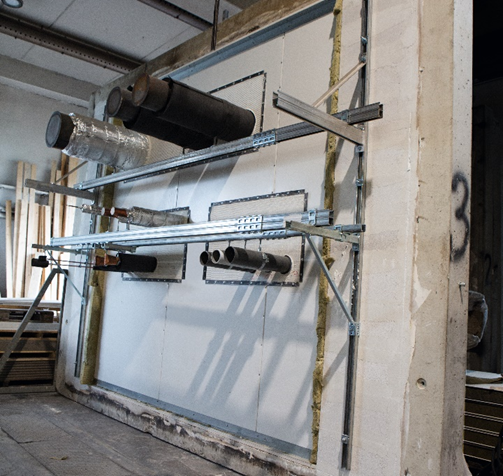

Рис. 2 Тестовий зразок із сендвіч-панелі

Перевірені рішення Hilti для протипожежних проходок у сендвіч-панелях

Hilti інвестує значні кошти в тестування своїх рішень на відповідність чинним нормам і стандартам. Тестування сендвіч-панелей не є винятком. Ретельні випробування з різними виробниками зробили Hilti кращим партнером для пасивних рішень вогнезахисту для проходів комунікацій через сендвіч-панелі в стінах і стелях. Наприклад, протипожежна гільза Hilti CFS-SL є стандартним рішенням для проходів кабелів, а Hilti CFS-C P - для проходів труб у стінах і стелях із сендвіч-панелей для різних виробників. У випадках, коли не існує документа про дозвіл, досвідчені інженери Hilti мають всі можливості підвищити цінність проєктів, надаючи конкретні технічні (інженерні) висновки.

У Hilti ми пропонуємо спеціальне рішення — ретельно перевірену систему для проходження балок у сендвіч-панелі, яка також враховує деформації. Ця інновація особливо важлива для будівництва центрів обробки даних, де обмежений простір ускладнює доступ. Наші односторонні вогнезахисні системи, такі як блоки Hilti CFS-BL, забезпечують ефективне та надійне рішення. Вони гарантують дотримання пожежної безпеки без шкоди для структурної цілісності чи простоти монтажу.

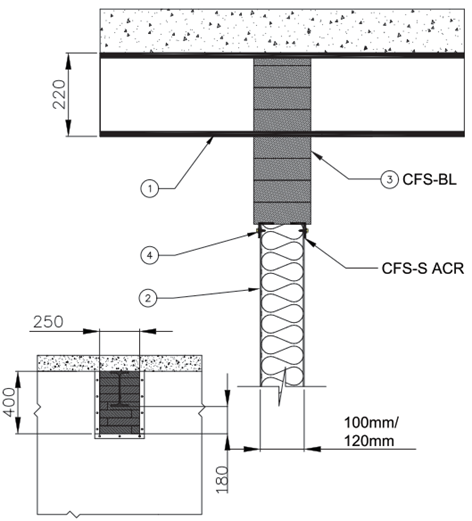

Рис. 3 Вогнезахисне заповнення з CFS-BL для сталевої балки в сендвіч-панелі

Використання методів збірних конструкцій в будівельній галузі, таких як використання сендвіч-панелей, набуває все більшого значення, оскільки це допомагає скоротити терміни будівництва, зменшити логістичні витрати та спростити робочі процеси на об'єкті. Однак збірні споруди вимагають планування з самих ранніх стадій проєкту. Саме тому Hilti пропонує різні послуги та програмне забезпечення, такі як Firestop Selector, BIM та Fieldwire, для підтримки власників центрів обробки даних, проєктувальників, архітекторів та підрядників протягом усього життєвого циклу проєкту.

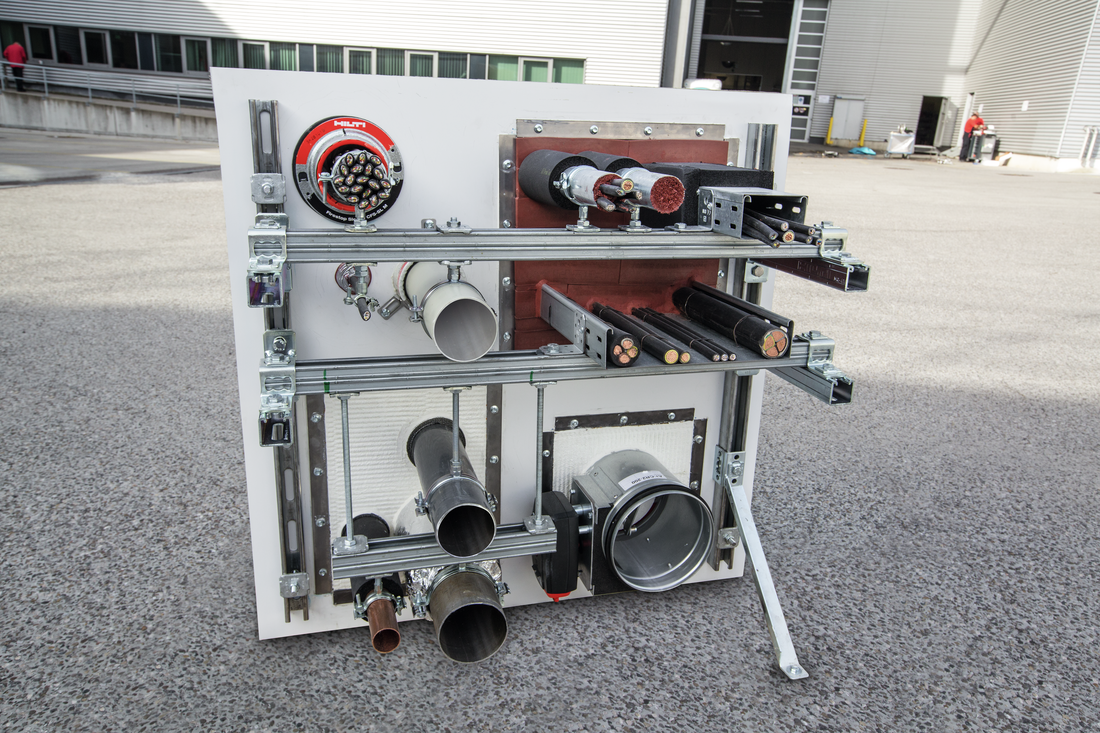

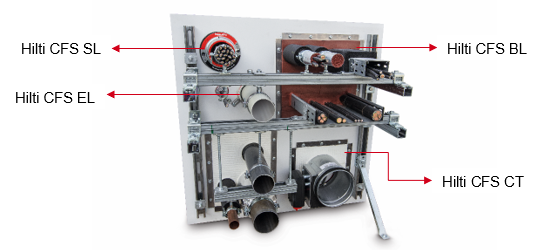

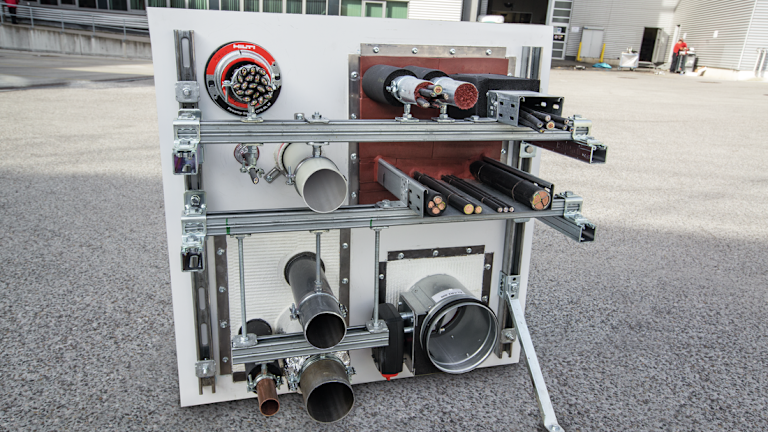

Рис. 4 Продукція Hilti в проходках в сендвіч-панелях

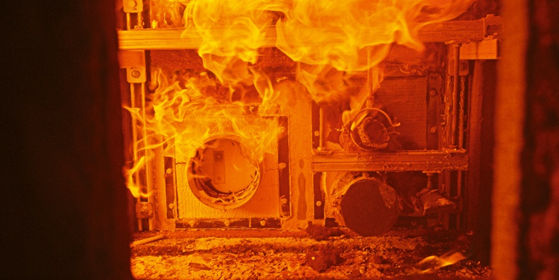

Рис. 5 Випробування на вогнестійкість сендвіч-панелі Hilti

Стійкість і екологічний вплив

Окрім пожежної безпеки, сендвіч-панелі пропонують переваги для сталого розвитку завдяки своїм ізоляційним властивостям, які зменшують споживання енергії на опалення та охолодження. Hilti підтримує методи сталого будівництва, пропонуючи сертифікати екологічно чистого будівельного продукту, які підтримують проєкти з цілями сталого розвитку або прагнуть отримати сертифікацію екологічного будівництва (наприклад, LEED 4.1 або BREEAM). Вуглецевий слід продукту можна знайти в екологічній декларації продукту та/або оцінках життєвого циклу. Сертифікати стану матеріалів надають оцінку стану складу. Сертифікати випробувань ЛОС підтверджують, що викиди та вміст відповідають стандартам екологічного будівництва. Поєднуючи пожежну безпеку з екологічною відповідальністю, Hilti допомагає центрам обробки даних досягати енергоефективності та довгострокових цілей сталого розвитку.

Висновок

Рішення Hilti для протипожежного захисту є основою пожежної безпеки та структурної цілісності сендвіч-панелей, особливо у проєктах з високими вимогами, таких як центри обробки даних та заводи. Завдяки ретельному тестуванню та доведеній ефективності, ці рішення прокладають шлях до ефективних та екологічних будівельних практик.
