#HiltiBIM Випуск 2: Віртуальне будівництво. Як “відчути” проєкт в реальності?

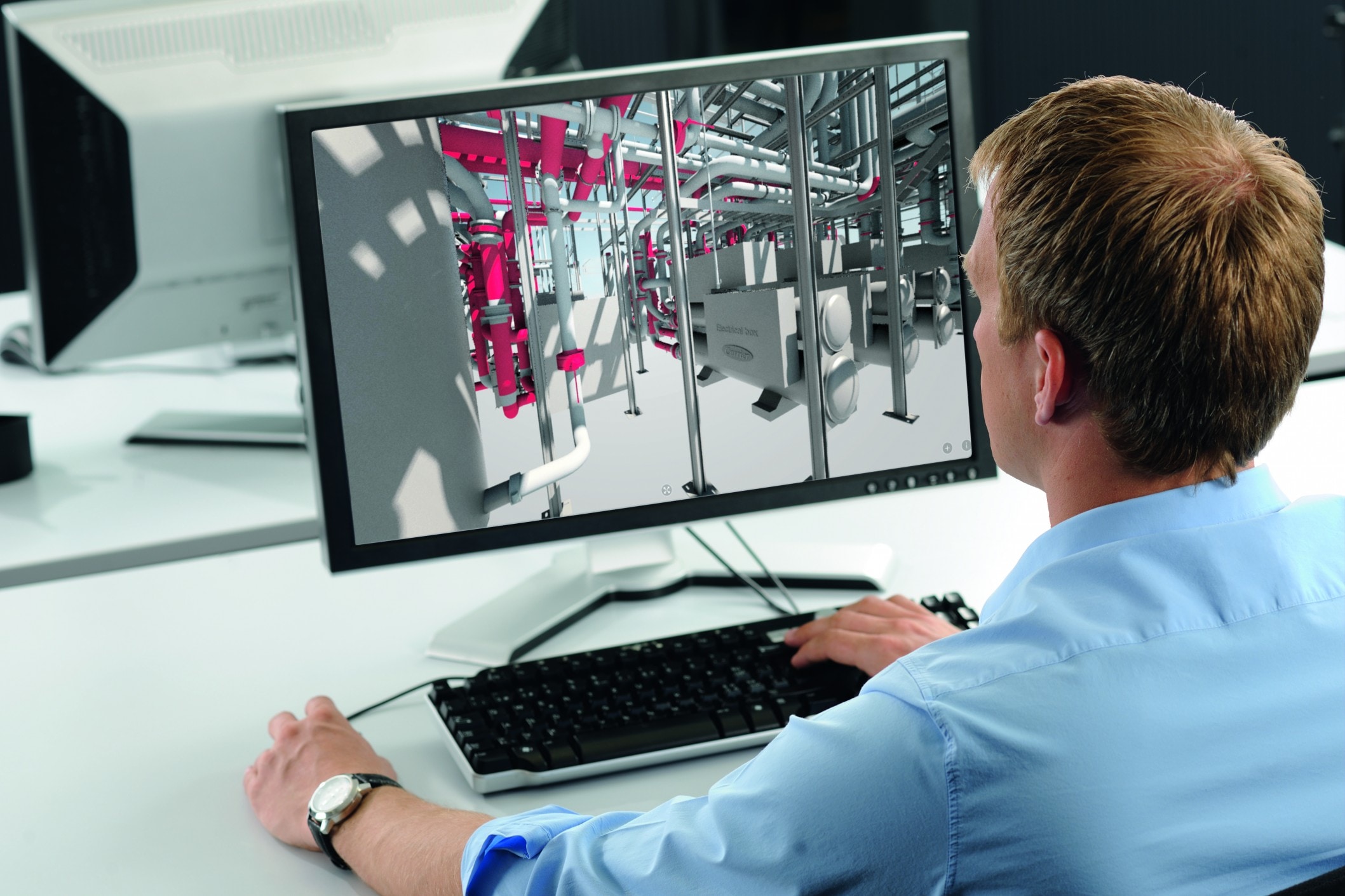

Зв'язок між проєктом та будівельним майданчиком.
Як і навіщо?
Переваги застосування технології інформаційного моделювання в проєктному процесі ні у кого вже не викликають сумнівів. Проєктний відділ не єдине місце застосування BIM. Перспективним виглядає і процес застосування інформаційної моделі на етапі будівництва і експлуатації об'єкта. Нажаль, більша частина співробітників робочих бригад є досить консервативними, в порівнянні зі співробітниками проєктних відділів, тому впровадження нових технологій на будівельний майданчик відбувається значно повільніше і вимагає жорсткої політики керівництва.
Але прогрес не стоїть на місці, і поступово проєктні офіси та будмайданчики стають ближчими один до одного.
Є декілька способів “відчути” проєкт в реальності: адміністративні інструменти і новітні технології на кшталт віртуальної чи доповненої реальності, що роблять проєкт зрозумілим для кожного учасника будівництва.
Перший етап зв’язку. Адміністративний
Для цього використовуються хмарні сервіси BIM360, Plannerly, Procore та ін. Проєкт вивантажується в середовище спільних даних, куди мають доступ проєктувальники, замовник, підрядники та інші зацікавлені особи. Всі учасники отримують і поширюють інформацію у єдине джерело, а будмайданчик отримує прямий та миттєвий зв’язок з проєктним офісом, швидко передаючи питання та отримуючи оновлення.
Працювати можна як з 3D моделями, так і 2D кресленнями та іншими документами. Цей підхід вже досить поширений на українському ринку будівництва і існує відносно давно.
Другий етап зв’язку. Віртуально-прикладний
Цей етап потребує кращого технічного оснащення та вивчення технологій, що використовуються.
Розглянемо декілька підходів:
- 5D модель та відслідковування будівництва
5D - це п’ятий часовий вимір BIM (3D - геометрія плюс інформація, 4D - 3D + гроші). Модель використовується для планування та контролю процесу будівництва, стеження за графіком виконання у прив’язці до самого об’єкту з постійним оновленням статусу монтажу елементів.
Допомагає візуалізувати процес будівництва, аналізувати та вчасно приймати рішення. Готові рішення є від Autodesk, Bentley Systems, Synchro і т.д.
www.bentley.com
- Геодезичний контроль
Цей спосіб дає відносний ступінь контролю та розуміння реальної ситуації через невисоку продуктивність тахеометричної зйомки.
Відзняті точки переносяться у модель, що дає змогу проєктувальникам побачити реальне положення головних конструкцій, їх зміщення та положення відносно проєктних відміток. Не є новим способом, але використовується досить часто і дає змогу частково зв’язати модель з реальністю.
- Фотограмметрія
Зручний і досить продуктивний метод для оцінки прогресу загального процесу будівництва, дозволяє краще продумати схему монтажу крупногабаритних елементів, розстановку будівельної техніки, оцінити генеральний план, можливі перешкоди сусідніх споруд та будинків, або ж накласти BIM модель на фотограмметричну модель для кращого візуального розуміння ситуації. Використовуючи дрон для зйомки можна швидко відзняти великі площі та об’єми, однак мінусом є невисока точність відзнятої моделі та зйомка зовні.
- Лазерне сканування
Точний та, з урахуванням останніх розробок на ринку, продуктивний метод зйомки будмайданчику. Є різні версії приладів для різних цілей. Потужні моделі сканують на відстань близько 100 метрів, забезпечуючи точність в декілька міліметрів, продуктивність сканування доходить до 2 000 000 точок в секунду. Кожна точка має координати XYZ та має колір. Відзнявши об’єкт з декількох ракурсів зйомки ми отримуємо велику кількість точок, що називається хмарою.
Хмара точок - це точна 3D модель існуючого об’єкта, що складається з мільйонів точок, та дає змогу відтворювати існуючі об’єкти у 3D (наприклад для реконструкції чи реставрації) та суміщення хмари точок з BIM моделлю для детального аналізу. Таким чином, ми ніби переносимо будмайданчик в масштабі 1:1 у свою модель, та порівнюємо їх з надвисокою точністю.
- Віртуальна реальність (VR)
Цікавий, сучасний метод візуалізації BIM моделі у 3D. Вдягаючи VR-окуляри людина бачить всі змодельовані елементи в масштабі 1:1 перед своїми очима, що дає змогу “відчути” об’єкт, побачити недоліки, проаналізувати. При цьому зв’язок з реальним будівельним майданчиком можливий тільки через перенос відзнятої моделі у 3D модель, а вже потім у окуляри, що не є раціональним підходом. Використовується в основному для перегляду моделей.
- Доповнена реальність (AR)
Один з найсучасніших та найзручніших методів співставлення моделей безпосередньо на будмайданчику. Спробувати його можна фактично безкошотовно, використовуючи свій телефон або планшет.
Більш просунутий та ефективний спосіб - це використання окулярів. Людина бачить всі змодельовані елементи в прив’язці до реального середовища, які ніби накладаються на нього. При цьому руки залишаються вільними і можна виконувати обхід великих територій. Точність проєкції складає декілька сантиметрів. Цього достатньо для авторського нагляду, нарад на будівництві, трасування інженерних систем, інструкцій з монтажу будівельних елементів, ремонту та експлуатації машин і механізмів, контролю інвесторів, тощо. Перевагою є універсальність, зрозумілість та швидкість. Недоліком - точність, для якої потрібна лише хмара точок.
www.spectar.io
Отже, сучасні технології дозволяють значно наблизити будмайданчик до проєктного офісу, вчасно отримати і передати дані, збільшити ефективність та прозорість процесу, проконтролювати якість і приймати правильні рішення.
Для здійснення частини з цих задач компанія HILTI пропонує будівельній галузі свої найсучасніші розробки у сфері сканування поверхонь (тахеометри – POS 18 та POS 180, фероскан – PS1000 X-scan) та швидкого перенесення на об’єкт точок буріння та іншої інформації (роботизовані станції – PLT300 та Jaibot). Дані прилади націлені на підвищення продуктивності виконання робіт як під час проєктування, так і на етапі будівництва та реконструкції, а також дають змогу ще тісніше поєднати проєкт і будмайданчик.
А який саме підхід обирати в залежності від Ваших цілей та задач ми розкажемо у наступних статтях.
