1 Що таке PROFIS Engineering?

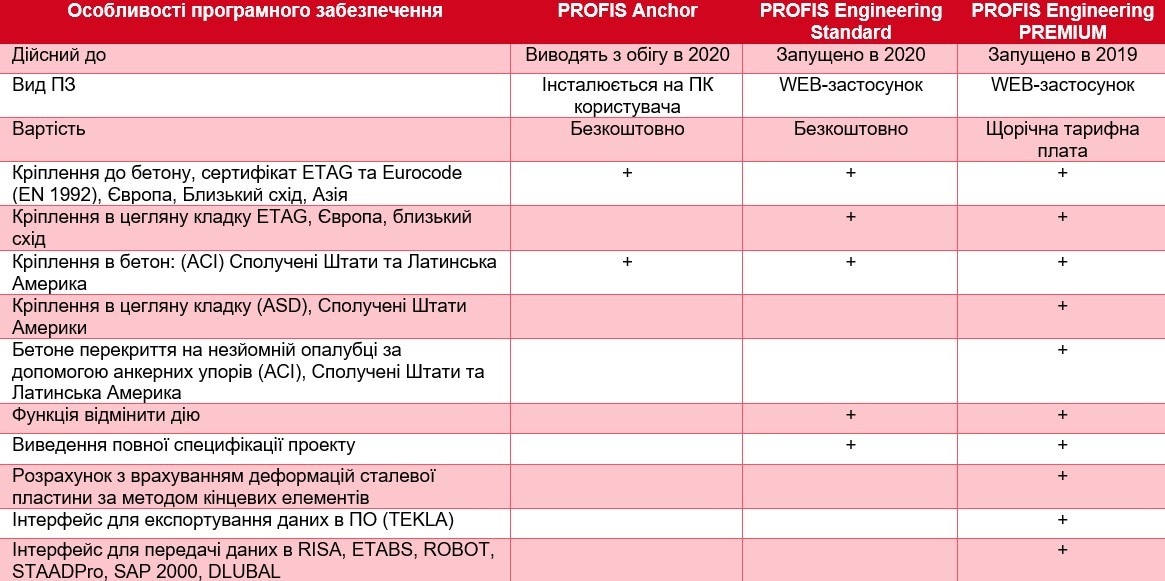

PROFIS Engineering — це нове програмне забезпечення для проектування анкерних кріплень (одиночних чи групп анкерів) від Hilti. Він замінює PROFIS Anchor і доступний у стандартній версії (безкоштовно) та преміум-версії (платна річна підписка).
- Стандарт: все, що надається в PROFIS Anchor, включено в стандартний пакет із покращеною функціональністю.
- Преміум: нові функції дозволяють аналізувати різні елементи з’єднання сталі з бетоном, включаючи основний матеріал, сталеву пластину, анкери, зварні шви та ребра жорсткості за МКЕ (метод кінцевих елементів). Також можлива інтеграція зі структурним програмним забезпеченням, таким як STAAD.pro, Robot і SAP 2000. Обидві версії базуються на хмарному сховищі, працюють через браузер та відповідають останнім нормам і стандартам, таким як Єврокод 2, частина 4 (EN 1992-4) і ACI 318 залежно від налаштувань країни

2 Що таке Advanced Base Plate design / CBFEM у PROFIS Engineering Premium?


Новий розрахунок МКЕ – розрахунок кріплення бази колони по методу кінцевих елементів на основі компонентів – використовує вдосконалене структурне моделювання для визначення навантажень, що діють на анкери, для оцінки жорсткості плити. Опорна плита моделюється як елементи оболонки з білінійною поведінкою напруги та деформації. Оскільки напруга пластини перевищує плинність, модуль FEM також розраховує пластичну деформацію в базовій плиті та загальну деформацію.

Програмне забезпечення також порівнює опорні сили FEM з еквівалентними силами, які можна було б отримати за жорсткого припущення. За пластичною деформацією, деформацією та еквівалентними силами жорсткого кріплення користувач може зробити висновок, чи близька конструкція до жорсткої чи ні.


3 Чи буде ще доступний PROFIS Anchor?


Ні, PROFIS Anchor більше не підтримується. PROFIS Engineering має ту саму функціональність у стандартній версії, яка зараз доступна в PROFIS Anchor з оновленням до EC2


4 Чи можу я відкрити файли PROFIS Anchor у PROFIS Engineering?


Так. Просто перетягніть файл PROFIS Anchor у вікно «Імпорт існуючого файлу» або натисніть «Вибрати файл», щоб перейти до збереженого файлу.

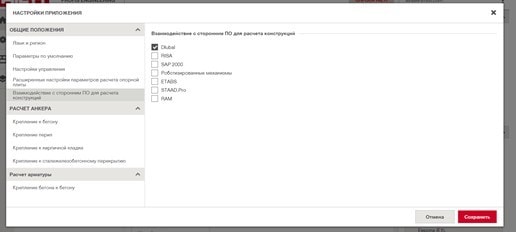

5 Чи можу я імпортувати навантаження з програмних пакетів Structural Analysis?


Так, ви можете імпортувати завантаження з програмних пакетів, зокрема Dlubal, SAP2000, Robot, ETABS і STAAD Pro.




6 Чи можуть двоє людей, які працюють над одним проектом, спільно використовувати проекти, якщо вони обидва мають PROFIS Engineering?


Так, обмін файлами підтримується через Hilti Cloud. Діліться файлами за допомогою спільного доступу до проектів компанії або обмінюйтеся файлами за допомогою електронної адреси іншого зареєстрованого користувача. Файл з хмарного сховища завжди можна зберегти на звичайному носії.

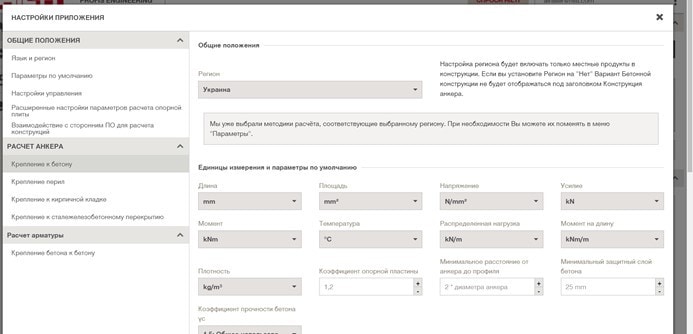

7 Як я можу налаштувати PROFIS Engineering за замовчуванням на певні нормативні документи для розробки?


У меню налаштувань ви можете вибрати всі параметри за замовчуванням, які застосовуватимуться до будь-якого нового створеного файлу проекту.





8 Що станеться, якщо використовуються всі плаваючі ліцензії?


Користувач отримає спливаюче вікно з повідомленням про те, що всі ліцензії використовуються, і в цей час йому буде доступна стандартна версія.


9 Що станеться, якщо хтось використовує плаваючу ліцензію та не виходить із системи? Чи буде діяти плавуча ліцензія на невизначений термін?


Сеанс плаваючої ліцензії закінчиться через 1 годину бездіяльності. Користувач може вийти зі свого облікового запису, щоб звільнити плаваючу ліцензію, яку він використовує, перш ніж закрити вікно браузера. Якщо цього не зробити, плаваюча ліцензія зберігатиметься до закінчення сесії.


10  Скільки комбінацій навантажень одночасно може розраховувати PROFIS Engineering?

При розрахунку з використанням МКЕ максимальна кількість комбінацій 20. При потребі розраховувати більше, можна дублювати проект, відкривати його в сусідній вкладці та розраховувати ще 20 і т.д.

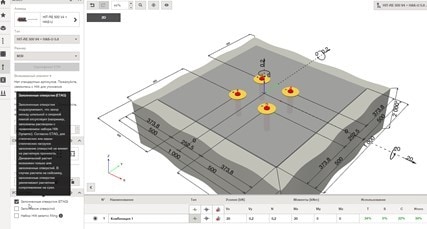

11    Що таке метод SOFA?

При використанні метода SOFA програма автоматично додає на анкери динамічний комплект шайб для заповнення пустоти між отвором деталі закріплення та тілом анкера. Динамічний комплект – це дві шайби, які конусоподібно заходять одна в іншу та контргайка на гайку, для фіксації моменту затяжки. В отвір великої шайби подається суміш хіманкера до поного заповнення пустоти отвору. Таким чином забезпечується нерухомість деталі закріплення в момент прикладання навантаження за рахунок різниці розміру отвору та розміру анкера.

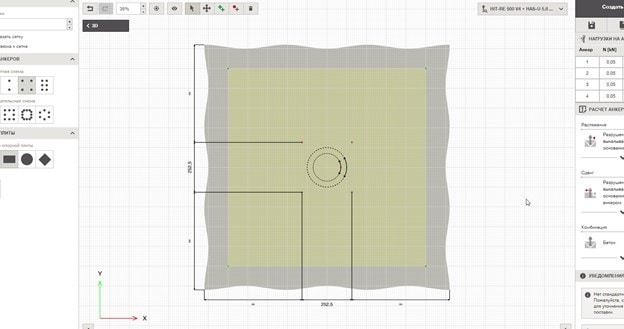

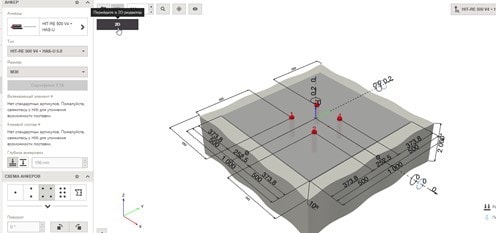

12  Як змоделювати базу колони, якщо її форми немає в запропонованих варіантах?


При відсутності відповідної форми пластини в передбачених варіантах можна переходити в режим 2D та креслити будь яку конфігурацію пластини згідно потрібних розмірів.

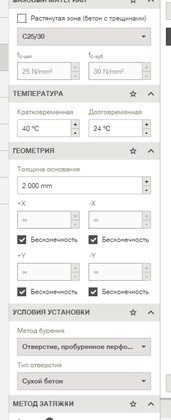

13 Як визначити оптимальну глибину буріння при кріпленні на хімічні анкери?

При натисканні кнопки


 відображається глибина буріння, яку можна встановлювати самому відповідно до меж застосування анкера.


 При натисканні кнопки



 відображається оптимальна глибина буріння для даного навантаження.


14  Чому PROFIS Engineering не рахує анкерне кріплення в базових матеріалах нижче марки С20/25?

Анкерні кріплення не тестують в базових матеріалах низьких марок згідно сертифікатів ЕТА. Всі анкерні кріплення виконані в PROFIS Engineering розраховуються згідно Европейських норм будівництва.


 15    Чому в списку анкерів немає HIT MM PLUS?

Даний анкер не сертифікується згідно європейських норм, отже його розрахунок в програмному забезпеченні не передбачається



 16    Чому при задаванні глибини буріння 700мм шпильки М30, програма видає помилку h не в межах 120-600мм? Звідки ці межі?

Програма PROFIS Engineering працює в межах від мінімально-допустимого значення вклейки анкера до значення що не перевищує діаметр анкера помножений на 20. Більші глибини вклейки анкера не змінюють результат розрахунку, оскільки якщо навантаження не проходить при вклейці на 20 діаметрів, то відмовить скоріше матеріал анкера ніж базовий матеріал.

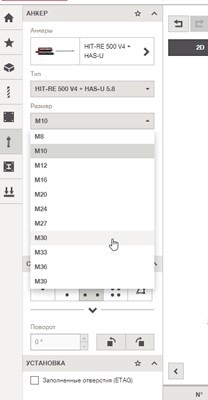

 17     Чому не доступні шпильки М33-36-39 в методі МКЕ, проте при жорсткому розрахунку вони доступні?

Всі розрахунки в програмі PROFIS Engineering виконуються згідно тестувань та сертифікації ЕТА. Відповідно діаметри більші ніж М30 не сертифіковані.


 Проте при розрахунку по жорсткому методі та не розтягнутій зоні бетону шпильки М33-М39 доступні для розрахунку. При цьому отвори повинні бути пробурені буром.


18  Що станеться, якщо закріпити в плиту з сітчастим армуванням? Чи потрібно робити дві окремі перевірки, щоб врахувати додаткове армування в обох напрямках?

Перевірка відриву бетонної кромки повинна проводитися по кожній кромці. Це означає, що додаткове армування ефективне тільки в напрямку, перпендикулярному до цієї кромки. Якщо арматура пряма, то вона вимагає довжини анкерування всередині тіла відриву не менше 10-ти діаметрів.


19  При розрахунку додаткового зусилля через ексцентриситет поперечного навантаження виявилося, що на нього впливає загальна глибина бетонного перерізу. Чому це так і чи не має значення глибина закладення анкера для розрахунку цього зусилля?

Додаткова поперечна сила через ексцентриситет враховує загальну глибину бетонного перерізу. Це пов'язано з тим, що поперечне навантаження в арматурі, повинно знаходитися в рівновазі з силами стиснення в бетоні. Анкер h_ef має значення в основному для визначення плеча зусиль "z". Згідно з Єврокодом 2-4, розділ 6.4.3 (1), плече зусилля можна прийняти приблизно 0,85*d, де d обмежується 2*hef, 2*c1.

20  Де знайти коефіцієнт k8, який вказаний у формулі?

У відповідній ETA (k8=2 за замовчуванням для hef >60мм і 1 для hef < 60мм).

21  Чи зменшується опір взаємодії на 1/3 при додатковому армуванні?

Експонента взаємодії дорівнює 2/3, тому взаємодія значно зменшується, якщо є додаткове підсилення тільки на зріз. Якщо є додаткове армування тільки на розтяг, взаємодія також зменшується. Єдиний випадок, коли взаємодія не зменшується, це якщо додаткове армування існує як для розтягу, так і для зсуву.

22  Чому довжина анкерування l1 не враховує вертикальну частину зачепленої арматури? Начебто береться тільки довжина по поверхні бетону.

Враховується форма арматури. При наявності, наприклад, гака довжина може бути зменшена.

23   Чи можна в куті розмістити арматуру в двох напрямках?

Зараз це неможливо. Ми працюємо над тим щоб додати цю функцію найближчим часом.

24  Якщо ви встановлюєте навантаження паралельно краю в РЕ (наприклад, 10 кН), чому програма виконує перевірку з приблизно половинним навантаженням для додаткового підсилення на краю, що прогинається?

На основі EN 1992-4 дається коефіцієнт збільшення 2,0 у випадку паралельної зсувної сили. На діючій стороні це дорівнює половині навантаження, яке прикладається до кромки в напрямку додаткового армування.

25  У випадку, коли анкер не розміщений точно посередині між двома арматурами, чи буде перевірятися розмір l1 для кожної арматури окремо?

Так, перевіряється кожна арматура, і звіт показує найбільший коефіцієнт використання.

26   Чи можна дізнатися про типову залишкову кількість арматури, передбачену, наприклад, проектувальником бетону, яку я можу використати в якості "додаткової арматури"?

Ні. Ми повинні зв'язуватися з відповідальним проектувальником в кожному окремому випадку, щоб визначити, чи є достатня міцність.

27  Чи може ця додаткова арматура бути встановлена як пост-монтаж, тобто з використанням принципів арматури RE 500 в отвори, просвердлені навколо анкерного кріплення?

 Питання стосується функції додаткової арматури для розтягування, яку ми ще не додали - ми працюємо над цим, і незабаром зможемо рахувати подібні випадки. Проблема з цією процедурою полягає в тому, що в цьому випадку, не вистачає поверхневого армування, яке необхідне для рівноваги.

28  Якщо напрямок заливки бетону невідомий, чи існує стандартний напрямок, який ми повинні використовувати щоб забезпечує найкращий результат? Чому напрямок заливки відіграє таку важливу роль?

Коефіцієнт адгезії регламентується в EN1992-1; 8.4.2. Положення і напрямок арматури по відношенню до висоти бетонної конструкції і напрямок заливки відіграють певну роль. При горизонтальному розташуванні арматури і тонкій бетонній конструкції (наприклад, плита 600 мм), передбачається погана адгезія для верхніх 300 мм і хороша адгезія для решти. Для бетонних конструкцій висотою 250-600 мм передбачається, що нижні 250 мм мають хорошу адгезію. Стандарт заснований на досвіді того, наскільки добре чи погано бетон завібруваний під час заливки.

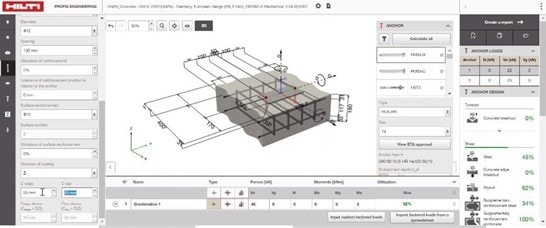

29 Чи може PROFIS Eng. проілюструвати вплив додаткового армування на рішення гнучкої фундаментної плити?

Так. І звіт досить детальний! Однак, простіше спочатку змоделювати армування в стандартному режимі, перш ніж переходити до методу кінцевих елементів.

30  В якій версії PROFIS Engineering доступне додаткове армування?

Додаткове армування доступне в обох версіях PROFIS Engineering - ПРЕМІУМ (платна) та СТАНДАРТ (безкоштовна).
Ви можете отримати ПРЕМІУМ версію зі знижкою 99,9%.
А також відвідати наш сайт для отримання додаткової інформації тут.

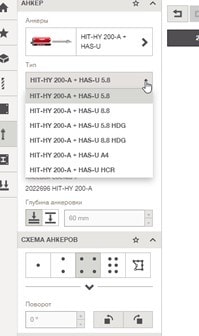

31    Як вибрати анкерування шпильками з міцністю сталі 8.8 а не 5.8?

Вибір здійснюється в підменю

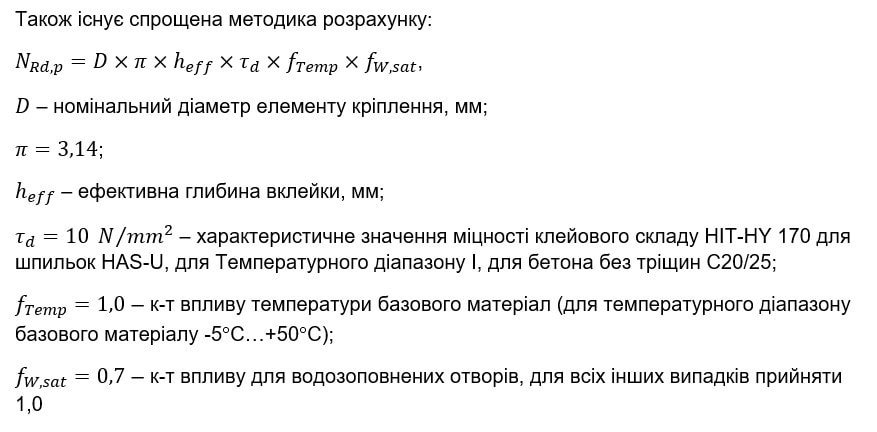

32 Як розрахувати зусилля на витяг для хімічного анкеру для діаметру шпильки і глибини вклейки, які не описані в керівництві по анкерній техніці?

Для підбору анкерів рекомендуємо застосовувати програму PROFIS Engineering, що доступна на нашому сайті hilti.ua після заповнення форми запиту. Також зараз можливо отримати розширену версію програми зі знижкою 99.9%. За посиланням PROFIS ENGINEERING PREMIUM.




33 В проекті вклейки арматурних стрижнів вказаний хімічний розчин HIT-RE 500 V3. На сайті доступний HIT-RE 500 V4 епоксидний розчин. В чому полягає відмінність між цими продуктами? Чи є вони взаємозамінними? Як отримати підтвердження?

Хімічний розчин HIT-RE 500 V4 є наступним поколінням відносно розчину V3 з розширеним переліком сертифікатів. Включає такі ж методи розрахунків і застосування. Розчин HIT-RE 500 V4 можна використовувати в проектах і на будівництві замість попередньо закладеного розчину HIT-RE 500 V3.
Відмінності між хімічними розчинами детально описано в листі про заміну HIT-RE 500 V3 на HIT-RE 500 V4, який можна отримати по запиту у нашого відповідального інженера.
